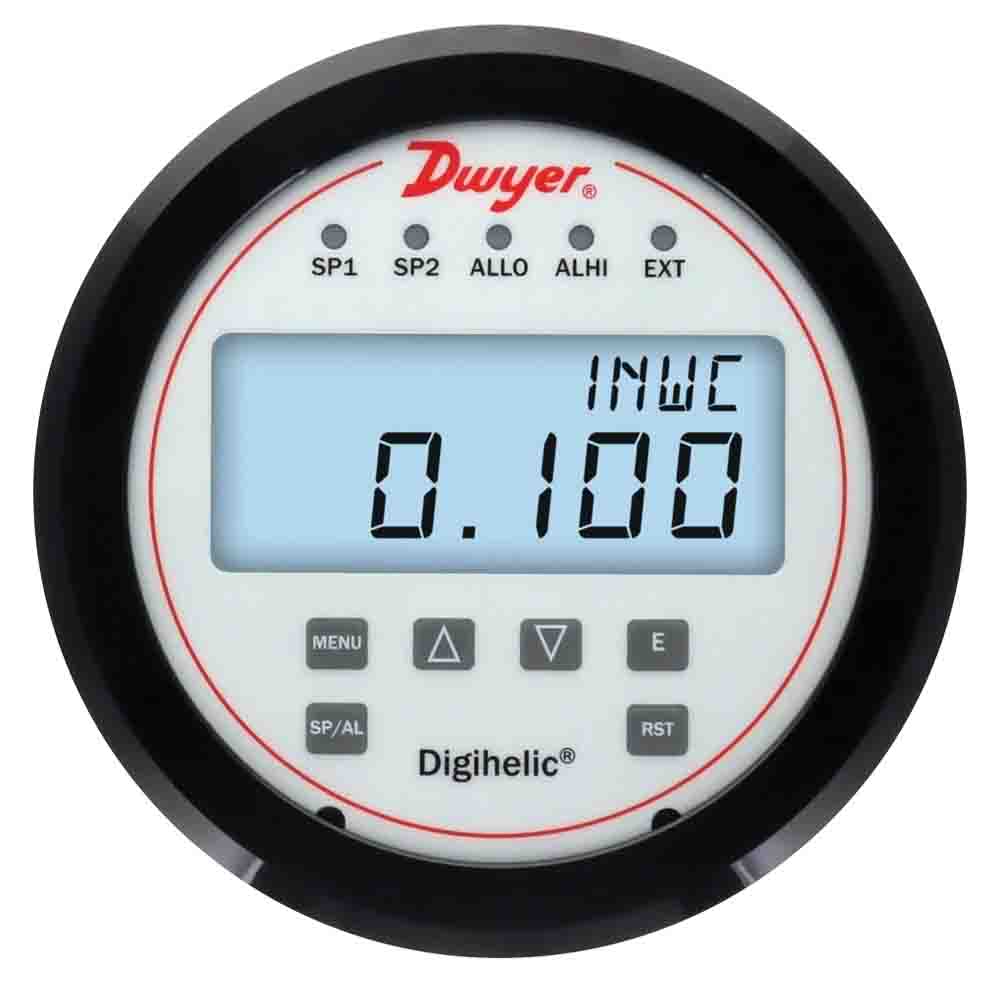

Dwyer DHC Digihelic trykkmåler, kontroller og sender

Beskrivelse

Dwyer DHC Digihelic trykkmåler, kontroller og sender

Dwyer DHC Digihelic trykkmåler, kontroller og sender er en innovativ 3-i-1 enhet som kombinerer digital visning, kontrollrelébrytere og en sender med både strøm- og spenningsutganger. Denne integrerte løsningen gjør det mulig å redusere behovet for flere instrumenter, noe som sparer både tid, kostnader og lagerplass ved installasjon. Med presisjon og pålitelighet i ulike måleområder, er DHC Digihelic® den ideelle løsningen for trykk-, hastighet- og volumstrømmålinger.

Fordeler og egenskaper:

Allsidig måling: Kombinerer tre funksjoner i ett instrument – digital måler, kontrollrelé og sender.

Presisjon: Gir en fullskala nøyaktighet på 1,5% eller bedre ved ekstremt lave måleområder og 0,5% nøyaktighet for områder over 1 in w.c.

Enkel programvare: Enkel programmering via en innebygd meny for rask konfigurering.

Fleksibel kommunikasjon: Støtter både Modbus® RTU og BACnet MS/TP kommunikasjon, samt 4-20 mA eller spenningens prosessutganger.

Field kalibrering: Kalibrering kan utføres i felt, noe som gjør vedlikehold og nøyaktighetsjustering enklere.

Applikasjoner:

• Målings- og kontrollsystemer for SCFM duct flow (luftstrøm i kanaler).
• Overvåkning av filterstatus.
• Måling av statisk trykk i kanaler eller bygninger.
• Kontroll av spjeld og vifter.

Tekniske spesifikasjoner:

• Tjenestegass: Luft og ikke-brennbare, kompatible gasser.
• Nøyaktighet: ±0,5% FSO for alle områder, unntatt 0,5 in w.c. ved ±1% FSO, og områder på eller under ±0,25 in w.c. ved ±1,5% FSO.
• Stabilitet: < ±1% / år FSO.
• Temperaturgrense: -20°C til 70°C.
• Trykkgrense: Maks. 6 psi ved områder > 1 in w.c.; 3,6 psi ved områder ≤ 1 in w.c.
• Utgangssignal: 4-20 mA (4-tråds), 0-10 V, 0-5 V, 1-5 V, og 2-10 V (4-tråds).
• Kommunikasjon: BACnet MS/TP eller Modbus® RTU, støtter flere baudrater.
• Strømforsyning: 12-28 VDC eller 12-28 VAC, 50-400 Hz.
• Beskyttelsesklasse: NEMA 4X (IP66), egnet for utendørs bruk og tøffe miljøer.

Kompakt design:

• Størrelse: 127 mm (diameter) x 48 mm (dybde).
• Vekt: 250 g.
• Montering: Ikke posisjonsfølsom, kan monteres på både horisontale og vertikale flater

Valgfrie tilbehør:

• Monteringsbraketter for overflate- og flushmontering.
• Flere forskjellige statiske trykktips for tilkobling av rør.
• Med Dwyer DHC Digihelic® Trykkmåler, Kontroller og Sender får du en pålitelig, kostnadseffektiv og plassbesparende løsning for mange applikasjoner som krever presis trykkmåling og -kontroll.

Modeller

Modell	Måleområde (in w.c.)
DHC-002	0,25 in w.c.
DHC-003	0,5 in w.c.
DHC-004	1 in w.c.
DHC-006	2,5 in w.c.
DHC-008	5 in w.c.
DHC-009	10 in w.c.
DHC-010	25 in w.c.
DHC-011	50 in w.c.
DHC-012	100 in w.c.
DHC-202	±0.25 in w.c.
DHC-203	±0.5 in w.c.
DHC-204	±1 in w.c.
DHC-206	±2.5 in w.c.
DHC-208	±5 in w.c.
DHC-209	±10 in w.c.

Forskjellen mellom modellene med «00»-serien og «20»-serien er knyttet til måleområdene og hvordan de håndterer trykk:

00-modellene:

• Disse modellene har absolutte trykkområder, dvs. de måler trykket fra et nullpunkt.
• Eksempler på modellene er: DHC-002 (0,25 in w.c.), DHC-003 (0,5 in w.c.), DHC-004 (1 in w.c.), etc.
• Målingene er i ett retningsbestemt område, uten negative trykkverdier.

20-modellene:

• Disse modellene har differensialtrykk og kan måle både positivt og negativt trykk, dvs. de har bidireksjonale områder.
• Disse modellene er designet for å kunne måle trykkforskjeller som kan være både over og under referansepunktet (både positivt og negativt).

Kort sagt, modellene i «00»-serien er designet for enkel måling av trykk (kun ett område), mens «20»-serien håndterer målinger som involverer både positive og negative trykkverdier (bidireksjonale områder).
